钢筋套筒连接工艺概述

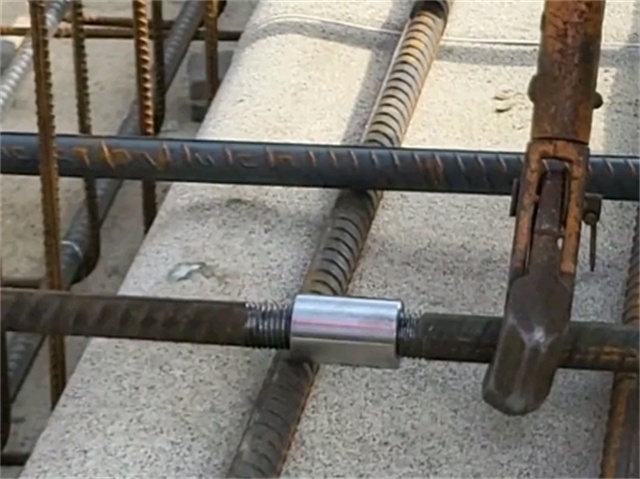

钢筋套筒连接是一种通过机械式套筒将两根钢筋端部连接成连续整体的工艺，属于钢筋机械连接技术范畴。其核心原理是利用套筒与钢筋之间的机械咬合或螺纹配合传递应力，具有高强度、高可靠性及施工便捷等特点。该工艺广泛应用于建筑、桥梁、隧道等钢筋混凝土结构工程中，尤其适用于大直径钢筋连接、抗震结构及施工空间受限的场合。
工艺特点
高强度性能：套筒连接接头强度不低于钢筋母材标准值，疲劳性能优越，适用于动荷载结构
施工效率高：采用专用设备可实现快速装配，单根钢筋连接时间仅需2-3分钟
适应性广：不受钢筋化学成分、气候条件影响，可在-40℃~80℃环境稳定工作
环保节能：无焊渣、烟尘污染，较焊接工艺节能30%以上
质量可控性：通过扭矩值、螺纹啮合长度等参数可实现全过程质量控制
主要用途
高层建筑竖向钢筋连接（柱、墙主筋）
预制装配式混凝土结构节点连接
桥梁悬臂施工节段钢筋对接
地下工程逆作法施工钢筋续接
核电工程等重要结构的钢筋连接
规格参数体系
| 钢筋规格 | 套筒外径(mm) | 套筒长度(mm) | 螺纹精度 | 最小扭矩(N·m) |
|---|---|---|---|---|
| Φ16 | 28±0.5 | 90±2 | 6H/6g | 160 |
| Φ20 | 34±0.5 | 110±2 | 6H/6g | 240 |
| Φ25 | 41±0.5 | 130±2 | 6H/6g | 380 |
| Φ32 | 50±1.0 | 160±2 | 6H/6g | 620 |
| Φ40 | 61±1.0 | 200±3 | 6H/6g | 950 |
关键工艺参数控制
螺纹配合精度：套筒内螺纹与钢筋端部螺纹应采用过渡配合，螺纹中径公差控制在0.15P以内（P为螺距）
拧紧扭矩控制：应根据钢筋规格采用专用扭矩扳手施工，实际扭矩值与标准值的偏差不得超过±5%
接头对中度：连接后钢筋轴线偏移量不大于0.1d（d为钢筋直径），且更大不超过2mm
外露螺纹控制：连接完成后套筒两端外露有效螺纹不得超过1.5P，且不应出现不完整螺纹
材料与制造要求
套筒材料应选用优质碳素结构钢（如45号钢）或低合金高强度钢（如40Cr）
热处理硬度达到HRC25-32，抗拉强度不低于600MPa
螺纹表面应进行防锈处理，常用镀锌层厚度不小于15μm或环氧涂层厚度180-250μm
套筒内螺纹牙型角为60°，螺纹表面粗糙度Ra≤6.3μm
质量检验标准
| 检验项目 | 检测方法 | 合格标准 | 抽样比例 |
|---|---|---|---|
| 外观质量 | 目测+卡尺 | 无裂纹、毛刺，螺纹连续完整 | |
| 扭矩值 | 扭矩扳手 | 达到标准扭矩值±5% | 每批3% |
| 抗拉强度 | 试验机 | 断于钢筋母材 | 每500个1组 |
| 螺纹精度 | 螺纹通止规 | 通规通过，止规止住 | 每批5% |
施工注意事项
钢筋端部应采用专用套丝机加工螺纹，切口端面应与钢筋轴线垂直
连接前应清除套筒内及钢筋端部螺纹区的油污、铁锈等杂质
采用正反旋转拧入法施工，确保两端钢筋在套筒内接触紧密
雨雪天气施工时应采取防雨措施，避免螺纹部位生锈影响连接质量
对已完成的接头应做好标识保护，严禁在连接部位进行焊接作业
工艺发展前景
随着装配式建筑和智能建造技术的发展，钢筋套筒连接工艺正朝着标准化、自动化方向演进。新型全灌浆套筒、半灌浆套筒等产品的出现，进一步拓展了该工艺在预制构件连接领域的应用。未来将结合物联网技术实现扭矩数据的实时采集与追溯，通过BIM技术实现钢筋连接节点的精准定位与模拟，推动建筑产业现代化进程。
